14 - Módulo de zumbador activo
Finalidad
- Aprender a utilizar el zumbador
- Incluir avisos sonoros en nuestros circuitos
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |
Un zumbador activo KY012 |
Descripción del material
Los zumbadores electrónicos funcionan con corriente continua y están equipados con un circuito integrado. Se utilizan ampliamente en ordenadores, impresoras, fotocopiadoras, alarmas, juguetes electrónicos, dispositivos electrónicos de automoción, teléfonos, temporizadores y otros productos electrónicos para generar avisos. Los zumbadores se pueden clasificar como activos y pasivos.
El módulo de zumbador activo KY-012 produce un sonido de un solo tono cuando la señal es alta. Para producir diferentes tonos se utiliza el módulo de zumbador pasivo KY-006.
El módulo KY-012 consiste en un zumbador piezoeléctrico activo, que genera un sonido de aproximadamente 2,5 kHz cuando la señal es alta.
| Característica | Valor |
|---|---|
| Voltaje de funcionamiento | 3,5V ~ 5,5V |
| Corriente máxima | 30mA / 5VDC |
| Frecuencia de resonancia | 2500Hz ± 300Hz |
| Salida mínima de sonido | 85Db @ 10cm |
| Temperatura de trabajo | -20 °C ~ 70 °C [-4 °F ~ 158 °F] |
| Temperatura de almacenamiento | -30 °C ~ 105 °C [-22 °F ~ 221 °F] |
| Dimensiones | 18,5 mm x 15 mm |
Montaje

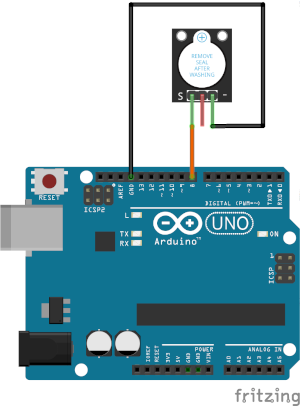

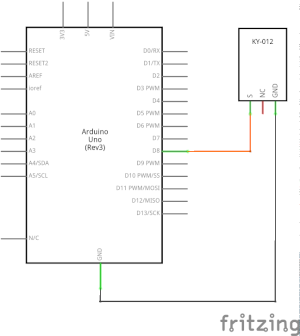

Conecte la señal (S) al pin 8 del Arduino y el negativo (-) a GND. Tenga en cuenta que algunos módulos están mal etiquetados. Pruebe de invertir los cables si no escucha ningún sonido mientras ejecuta el código.
Programación
Puede descargar el código aquí.
Código: ARD_14.ino
int buzzerPin = 8;
void setup()
{
pinMode(buzzerPin, OUTPUT);
}
void loop()
{
digitalWrite(buzzerPin, HIGH);
delay(500);
digitalWrite(buzzerPin, LOW);
delay(500);
}
Conceptos importantes
- La importancia de recibir avisos fuera del alcance de la visión
