15 - Módulo de zumbador pasivo
Finalidad
- Aprender a utilizar el zumbador
- Incluir avisos sonoros en nuestros circuitos
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |

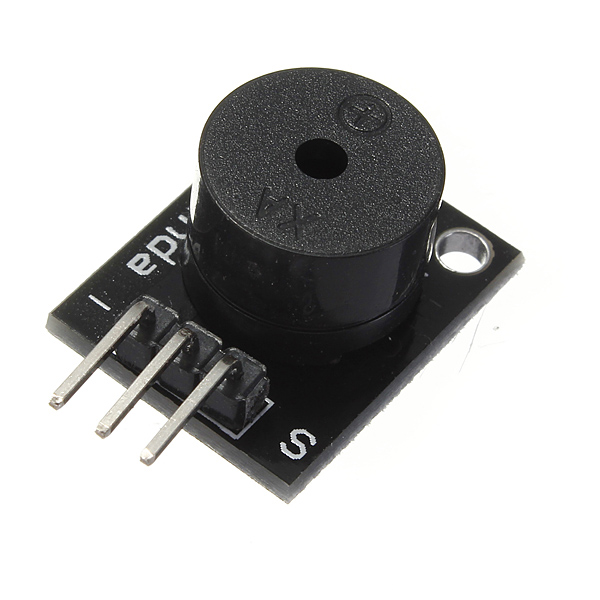

Un zumbador pasivo KY-006 |
Descripción
¿Qué es?
Un zumbador es un transductor electroacústico que produce un sonido continuo o intermitente de un mismo tono, generalmente agudo. El zumbador transforma la señal eléctrica que recibe en una vibración, que genera un ruido. Cuanto más alta es la señal que recibe, más intensa es la vibración y más fuerte es el sonido.
Especificaciones
El módulo de zumbador pasivo (KY-006) puede generar tonos entre 1.5 a 2.5 kHz al encenderlo y apagarlo en diferentes frecuencias usando retrasos o PWM.
| Característica | Valor |
|---|---|
| Voltaje de funcionamiento | 1,5 ~ 15 V CC |
| Rango de generación de tonos | 1,5 ~ 2,5 kHz |
| Dimensiones | 18,5 mm x 15 mm |
¿Cómo funciona?

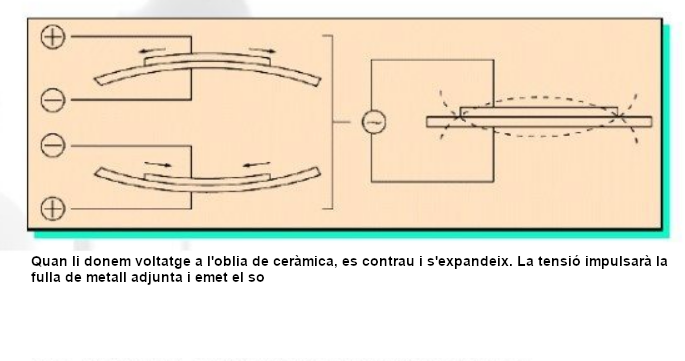

El funcionamiento se basa en el efecto piezoeléctrico de los materiales. Este efecto funciona de tal manera que cuando aplicamos un voltaje, el volumen del material cambia ligeramente. Los zumbadores están construidos con dos pequeñas placas, una metálica y una cerámica, las cuales aprovechan este efecto pero solo generan un clic ya que los materiales cambian de forma pero no vuelven a su estado natural hasta que se les quita el voltaje.
Para que se pueda emitir un sonido continuo, las placas necesitan vibrar constantemente. Para esto se necesita un oscilador que hace que los materiales cambien de estado una vez y otra, y así puedan cambiar miles de veces para poder conseguir un audio perceptible.
En este caso lo conseguiremos cambiando el estado de una salida digital de la placa Arduino. Recordemos que el sonido es audible desde 20 Hz hasta 20 kHz, por tanto, el número de veces que la salida debe cambiar (llamado frecuencia) estará entre 20 y 20000 veces por segundo.

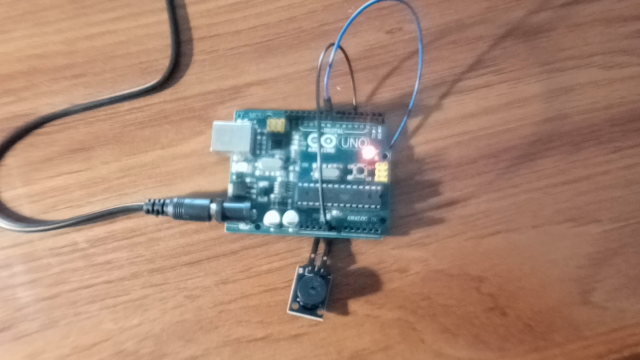

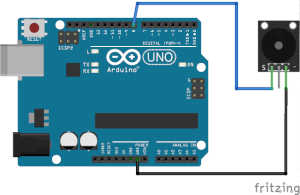

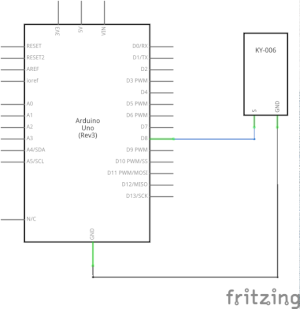

El montaje lo haremos directamente con cables tipo Dupont M-F, conectando la salida 8 con la S (señal) del zumbador y por otra parte el pin GND de la placa con el pin « – « del módulo.
Programación
Código: ARD_15
int buzzer = 8; // establece el pin digital de control del zumbador
void setup()
{
pinMode(buzzer, OUTPUT); // configura el pin 8 como salida
}
void loop()
{
for (int i = 0; i < 80; i++) // crea un sonido de 500 Hz
{
digitalWrite(buzzer, HIGH); // envía señal alta al zumbador
delay(1); // delay 1ms
digitalWrite(buzzer, LOW); // envía señal baja al zumbador
delay(1);
}
delay(50);
for (int j = 0; j < 100; j++) //crea un sonido de 250 Hz
{
digitalWrite(buzzer, HIGH);
delay(2); // delay 2ms
digitalWrite(buzzer, LOW);
delay(2);
}
delay(100);
}
Conceptos importantes
- Efectos de los activadores acústicos
- Entender qué es la frecuencia
