17 - Módulo LED RGB SMD y módulo LED RGB

Objetivo

En este experimento, aprenderemos a utilizar el módulo LED SMD RGB y el módulo LED RGB.

Material

Imagen Descripción
Arduino Uno o equivalente.
Cables de conexión
Módulo LED RGB SMD (KY-009)
Módulo LED RGB (KY-016)

Introducción

En realidad, la función del módulo LED SMD RGB (KY-009) y del módulo LED RGB (KY-016) es casi la misma, pero podemos elegir la forma que nos guste o que necesitemos.

El módulo LED SMD RGB y el módulo LED RGB están hechos por tres LEDs (rojo, verde y azul). Al ajustar el voltaje de entrada de los pines R (rojo), G (verde), B (azul), podemos ajustar la intensidad de los tres colores primarios (rojo / azul / verde) para obtener todos los colores.

Características

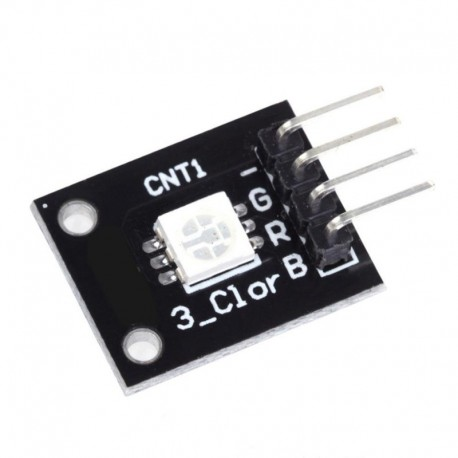

Módulo LED RGB SMD (KY-009)

Módulo led rgb smd

Descripción

Módulo LED RGB a todo color para Arduino, emite una gama de colores mezclando luz roja, verde y azul. La cantidad de cada color se ajusta mediante modulación por control de pulsos (PWM).

Especificaciones

El módulo LED SMD a todo color RGB consta de un LED SMD 5050, que se utiliza con resistencias limitadoras para evitar que se queme. Compatible con plataformas electrónicas populares como Arduino, Raspberry Pi y ESP8266.

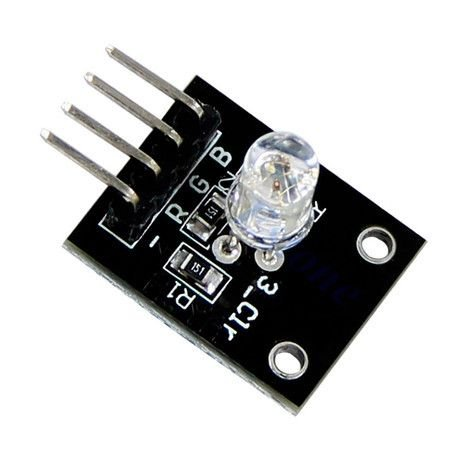

Módulo LED RGB (KY-016)

Módulo led rgb

Descripción

LED RGB de 5 mm a todo color para Arduino, se pueden obtener diferentes colores mezclando los tres colores primarios.

Especificaciones

Este módulo consta de un LED RGB de 5 mm y tres resistencias limitadoras de 150 Ω para evitar que se queme. El ajuste de la señal PWM en cada pin de color dará como resultado diferentes colores.

Montaje

Módulo LED RGB SMD

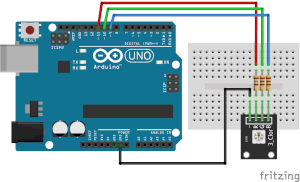

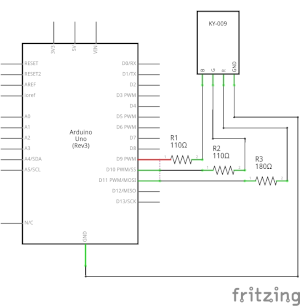

Montaje led rgb Esquema eléctrico led rgb

Importante: este módulo debe funcionar con resistencias para limitar la intensidad. Si no tienen los valores indicados pueden utilizar tres resistencias de 220Ω.

Nota: En mi montaje he tenido que intercambiar el cable rojo y el verde. O bien el sensor está mal indicado, o bien tiene un error de fabricación.

Módulo LED RGB

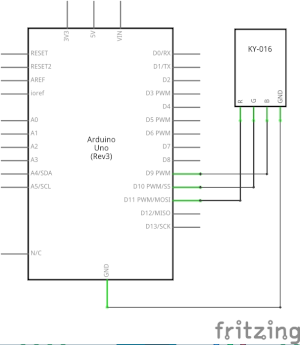

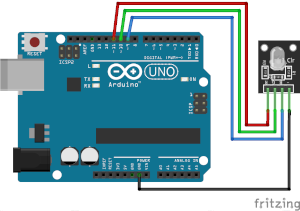

Montaje led rgb smd Esquema eléctrico led rgb smd

Este montaje no necesita resistencias. Tampoco se necesita una protoboard porque podemos conectar el sensor directamente con los cables.

Programación

Presentamos dos códigos como ejemplo. El primero varía la intensidad de cada componente de color (rojo, verde y azul) por separado y luego la unión de dos de los componentes. El segundo código muestra colores aleatorios por combinación de los tres canales.

Código: ARD_17a

/*
* Proyecto nº: ARD017
* Fecha: 19.10.2021
* Descripción: Ejemplo de colores con led rgb
* Nota: Si se utiliza un led rgb smd, recordad poner resistencias limitadoras
*
*/

int redpin = 11; //selecciona el pin para LED rojo
int greenpin = 10; // selecciona el pin para LED verde
int bluepin = 9;// selecciona el pin para LED azul
int val;

void setup()
{
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led azul
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, val);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led verde
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo y azul
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, val);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo y verde
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led azul y verde
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, val);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
}

Código: ARD_17b

/*
* Proyecto nº: ARD017b
* Fecha: 19.10.2021
* Descripción: Colores aleatorios con led rgb
* Nota: Si se utiliza un led rgb smd, recordad poner resistencias limitadoras
*
*/

int redpin = 11; //selecciona el pin para LED rojo
int greenpin = 10; // selecciona el pin para LED verde
int bluepin = 9;// selecciona el pin para LED azul
int randomRed;
int randomGreen;
int randomBlue;

void setup()
{
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  randomRed = random(1,127);
  randomGreen = random(1,127);
  randomBlue = random(1,127);
  analogWrite(redpin, randomRed);
  analogWrite(greenpin, randomGreen);
  analogWrite(bluepin, randomBlue);
  delay(1000);
}

Resumen
