19 - LED de doble color
Objetivo
- Conocer y comprender el funcionamiento del LED de doble color
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Protoboard |
 |
Cables de conexión |
 |

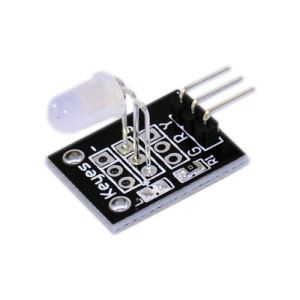

Módulo LED dos colores (KY-029) |
 |

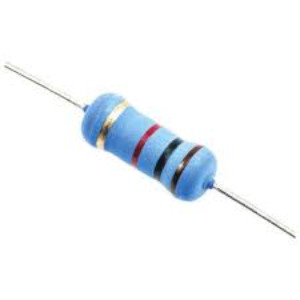

2 Resistencias 220 o 330 Ω |
Descripción
Módulo LED de 5 mm de doble color para Arduino (KY-029), emite luz roja y verde. Puede ajustar la cantidad de cada color usando PWM. Este módulo es similar al KY-011. El pin “R” representa el color rojo y el pin “Y” representa el color verde, el pin G se conecta a GND.
Características
Este módulo consta de un LED rojo/verde de cátodo común de 5 mm y sin resistencia. Utilice este módulo con algunas resistencias limitadoras para evitar que el LED se queme cuando trabaje durante largos períodos de tiempo.
- Voltaje de trabajo: 2,3-2,6 V para verde, 1,9-2,2 V para rojo
- Corriente de trabajo: 20mA
- Diámetro: 5 mm
- Encapsulado: Difusión
- Color: rojo/verde
- Longitud de onda: 571 / 625nm
- Intensidad luminosa: 20~40, 60~80 mcd

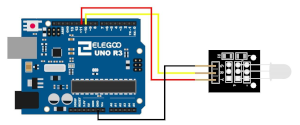

Diagrama de conexión
Usaremos un par de resistencias de 220-330Ω para limitar la corriente del Arduino y evitar que se queme el LED.
| Módulo | Arduino |
|---|---|
| G | GND |
| R | 330Ω resistor Pin 11 |
| Y | 330Ω resistor Pin 10 |
Programación
El siguiente código de Arduino alternará gradualmente entre el color rojo y verde.
/*
* Proyecto nº: ARD019
* Fecha: 24.10.2021
* Descripción: Funcionamiento del LED de doble color
* Nota:
*
*/
int redpin = 11; // pin para el LED rojo
int greenpin = 10;// pin para el LED verde
int val;
void setup()
{
pinMode(redpin, OUTPUT); //definimos el pin rojo como salida
pinMode(greenpin, OUTPUT); //definimos el pin verde como salida
Serial.begin(9600); //iniciamos el puerto de comunicación serial
}
void loop()
{
for(val = 255; val > 0; val--) //secuencia de paso de rojo a verde
{
analogWrite(redpin, val);
analogWrite(greenpin, 255 - val);
delay(10);
}
Serial.println("Verde"); //escribimos al puerto serie el color activo: verde
delay(1000);
for(val = 0; val < 255; val++) //secuencia de paso de verde a rojo
{
analogWrite(redpin, val);
analogWrite(greenpin, 255 - val);
delay(10);
}
Serial.println("Rojo"); //escribimos al puerto serie el color activo: rojo
delay(1000);
}
