22 - Módulo de interruptor magnético
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |

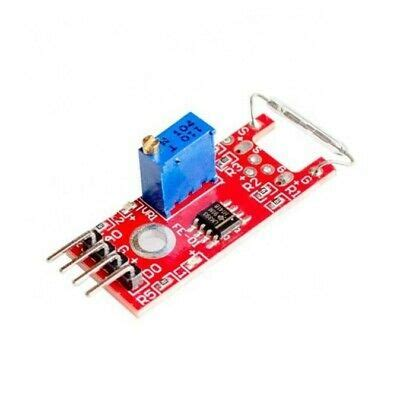

Módulo interruptor magnético (KY-025) |
Descripción
El interruptor magnético es una especie de componente electrónico pasivo de conmutación con contactos con una estructura simple, tamaño pequeño y fácil de controlar. Consiste en un envoltorio de vidrio sellado donde hay dos lengüetas elásticas ferrosas y está lleno de un gas inerte llamado rodio.
Normalmente, las dos lengüetas están separadas en el envoltorio. Cuando una sustancia magnética se acerca al envoltorio de vidrio, las lengüetas se unirán debido al campo magnético completando así un circuito eléctrico. Cuando el campo magnético externo desaparece, las dos lengüetas se separarán debido a su elasticidad, el circuito también se desconecta.
Por lo tanto, como dispositivo de conmutación de circuitos controlado por señales de campo magnético, el interruptor de láminas también se puede utilizar como sensor para contar y limitar, etc. (aplicado en los sistemas de seguridad, utilizado principalmente para la producción de imanes de puertas y ventanas), y también es ampliamente utilizado en una variedad de dispositivos de comunicación. En la práctica, es común utilizar los dos imanes permanentes para controlar la conexión de dos láminas de metal, por lo que también se denomina “magnetrón”.
Especificaciones
- Voltaje de operación: 5 V
- Pin de salida digital y analógica
- Sensibilidad ajustable
- Tamaño: 42,5 x 15 mm
- Peso: 2.964g

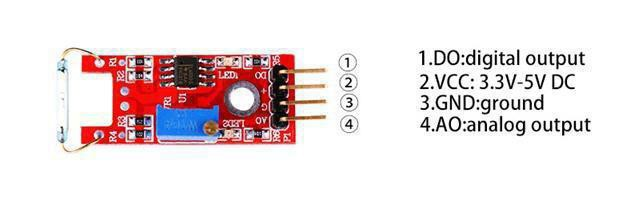

Configuración de pins
Este interruptor de lengüeta ofrece una interfaz analógica y digital. El pin “G” conectado a GND, el pin “+” a 5 Vcc, el pin “AO” ofrece la salida analógica mientras que el “DO” ofrece la salida digital. Se utiliza un potenciómetro como resistencia de pull-up.
Funcionamiento

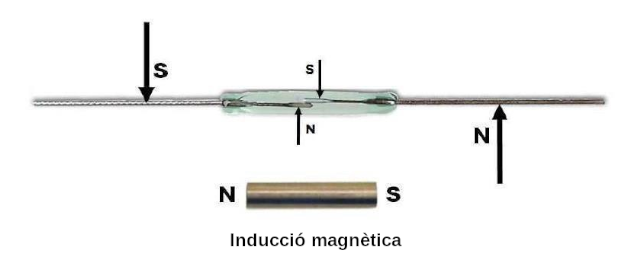

Aunque un interruptor magnético se puede activar colocándolo dentro de una bobina eléctrica, muchos interruptores y sensores magnéticos se utilizan para la detección de proximidad y se activan mediante un imán. Cuando el imán se acerca al sensor/interruptor, el dispositivo se activa. A medida que el imán se aleja de la proximidad del sensor/interruptor, el dispositivo se desactiva. Sin embargo, la interacción magnética involucrada en la activación de los contactos del interruptor no es necesariamente obvia. Una forma de pensar en la interacción es que el imán induce polos magnéticos en las partes metálicas del interruptor y la atracción resultante entre los contactos eléctricos hace que se active.

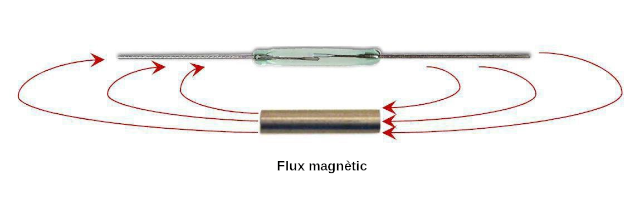

Otra forma igualmente válida de pensar envoltorio la interacción entre un imán y un interruptor magnético es que el imán induce un flujo magnético a través de los contactos eléctricos. Cuando el flujo magnético es suficientemente alto, la atracción magnética entre los contactos hace que el interruptor se cierre.

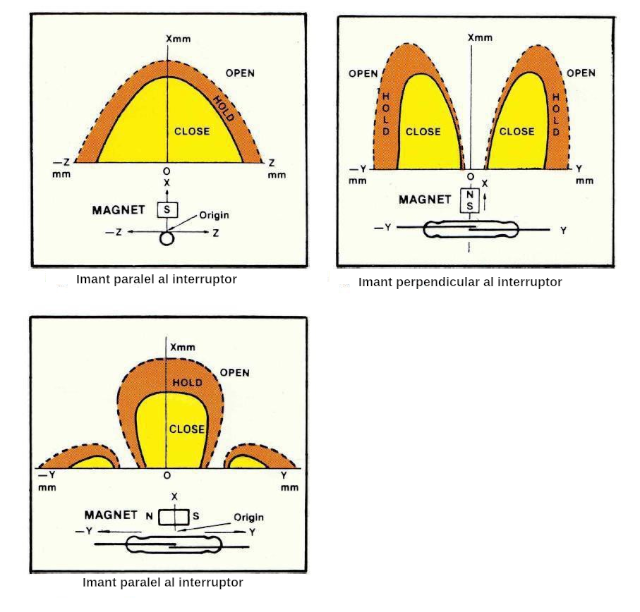

Campo de acción
Como se puede ver, la orientación magnética y la ubicación respecto al interruptor magnético juegan un papel importante en las distancias de activación. Además, el tamaño de las regiones activadas (lóbulos) variará según la fuerza del imán y la sensibilidad del interruptor. La orientación adecuada del imán respecto al sensor/interruptor magnético es una consideración importante para cumplir con los requisitos de la aplicación en todo el rango de tolerancia para los sistemas mecánicos, la fuerza magnética y el sensor de láminas o la sensibilidad del interruptor.

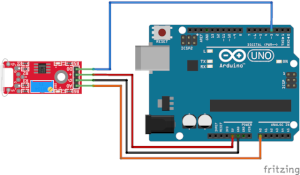

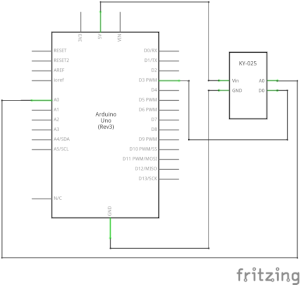

Conexión
Programación
Este primer código lee el valor analógico del módulo mediante una entrada analógica del arduino, presenta el valor leído por el monitor serie y hace parpadear el led de la placa según el valor obtenido.
/*
* Proyecto nº: ARD022a
* Fecha: 11.11.2021
* Descripción: Módulo interruptor magnético
* Nota:
*
*/
int sensorPin = A0; // define la entrada analógica del sensor
int ledPin = 13; // salida led para ver la activación
int sensorValue = 0; // variable para guardar el valor del sensor
void setup()
{
pinMode(ledPin,OUTPUT);
Serial.begin(9600);
}
void loop()
{
sensorValue = analogRead(sensorPin);
digitalWrite(ledPin, HIGH);
delay(sensorValue);
digitalWrite(ledPin, LOW);
delay(sensorValue);
Serial.println(sensorValue, DEC);
}
El siguiente código activa el led de la placa cuando el sensor envía señal alta por la salida digital del módulo.
/*
* Proyecto nº: ARD022b
* Fecha: 11.11.2021
* Descripción: Módulo interruptor magnético
* Nota:
*
*/
int Led=13; //define el puerto LED
int buttonpin=3; //define el puerto del interruptor
int val; //define la variable digital val
void setup()
{
pinMode(Led,OUTPUT);//define LED como pin de salida
pinMode(buttonpin,INPUT);//define la entrada digital del interruptor
}
void loop()
{
val=digitalRead(buttonpin);//asigna el valor de la entrada 3 a val
if(val==HIGH)//cuando el sensor envía señal, LED se enciende
{
digitalWrite(Led,HIGH);
}
else
{
digitalWrite(Led,LOW);
}
}
