25 - Módulo sensor de llama
Descripción general
En este experimento, aprenderemos a usar el módulo sensor de llama.
Este módulo es sensible a la llama y la radiación. También puede detectar fuentes de luz ordinarias en el rango de longitud de onda de 760nm-1100nm. La distancia de detección es de hasta 100 cm.
El sensor de llama puede emitir una señal digital o analógica. Se puede utilizar como alarma de llama o en robots de extinción de incendios.

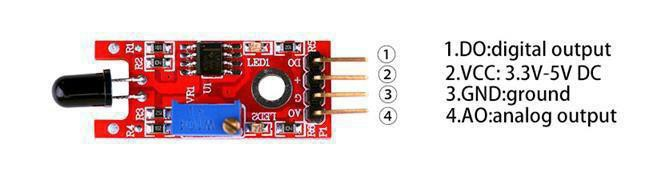

Módulo sensor de llama
Un módulo sensor para detectar llamas. La sensibilidad espectral del sensor está optimizada para detectar emisiones de llamas visibles. La señal de salida ‘DO’ se eleva (HIGH) cuando se detecta una llama. El umbral de conmutación se puede ajustar a través de un potenciómetro preestablecido. Una señal de salida analógica del sensor está disponible en el pin ‘AO’.
- Sensibilidad espectral típica: 720-1100 nm
- Ángulo de detección típico: 60°
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |
Módulo sensor de llama KY026 |
Especificaciones
Módulo sensor de llama:
- Detecta una llama o una fuente de luz de una longitud de onda en el rango de 760nm-1100nm
- Distancia de detección: 20 cm (4,8 V) ~ 100 cm (1 V)
- Ángulo de detección de unos 60 grados, es sensible al espectro de la llama.
- El chip comparador LM393 hace que las lecturas del módulo sean estables.
- Rango de detección ajustable.
- Voltaje de funcionamiento 3,3 V-5 V
- Salidas digitales DO de conmutación (0 y 1) y AO salida de tensión analógica
- Indicador de alimentación e indicador de salida de interruptor digital

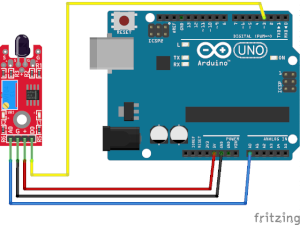

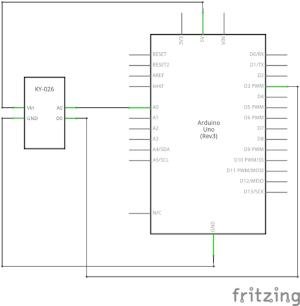

Conexiones
Código

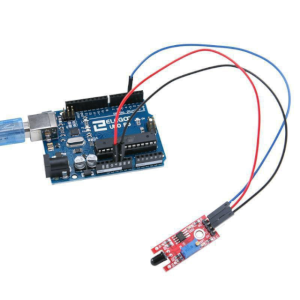

Uso de la salida digital del sensor (DO)
/*
* Proyecto nº: ARD025a
* Fecha: 16/01/2022
* Descripción: Activa led si detecta llama
* Nota: Uso salida digital
*
*/
int Led = 13; //define puerto LED
int buttonpin = 3; //define puerto interruptor
int val; //define variable digital val
void setup()
{
pinMode(Led, OUTPUT); //define LED como puerto de salida
pinMode(buttonpin, INPUT); //define interruptor como puerto de entrada
}
void loop()
{
val = digitalRead(buttonpin);
if (val == HIGH) //cuando el sensor interruptor tiene señal, LED parpadea
{
digitalWrite(Led, HIGH);
}
else
{
digitalWrite(Led, LOW);
}
}

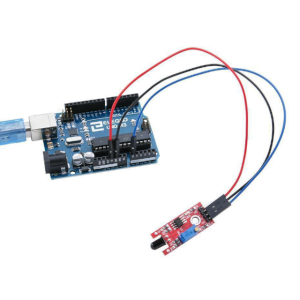

Uso de la salida analógica del sensor (AO)
/*
* Proyecto nº: ARD025b
* Fecha: 16/01/2022
* Descripción: Lee valor analógico del sensor
* Nota:
*
*/
int sensorPin = A0;
int ledPin = 13;
int sensorValue = 0;
void setup()
{
pinMode(ledPin,OUTPUT);
Serial.begin(9600);
}
void loop()
{
sensorValue = analogRead(sensorPin);
digitalWrite(ledPin, HIGH);
delay(sensorValue);
digitalWrite(ledPin, LOW);
delay(sensorValue);
Serial.println(sensorValue, DEC);
}
