27 – Módulo LED flash de siete colores
Descripción general
En este experimento, aprenderemos a usar el módulo LED de flash de siete colores.

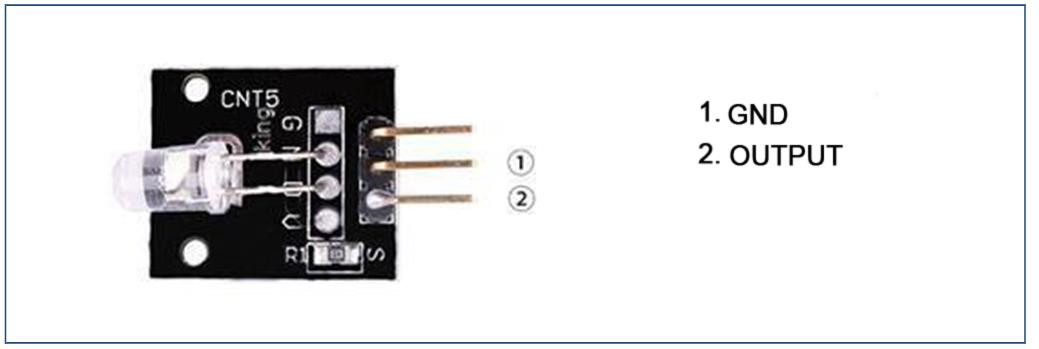

Módulo LED flash de siete colores
LED transparente de 5 mm para funcionamiento directo desde 5V. El color del LED cambia automáticamente a través de una secuencia de siete colores. La alimentación de 5 V se conecta al pin ‘S’ y se conecta a tierra el pin central.
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |

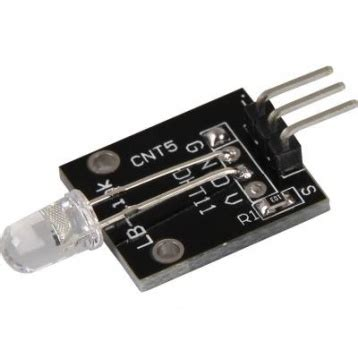

Un módulo LED flash de 7 colores KY034 |
Componentes
LED flash de siete colores
El módulo LED intermitente de 7 colores utiliza automáticamente un diodo emisor de luz redondo de alta luminosidad de 5 mm que tiene las siguientes características:
- Tipo de producto: LED
- Modelo del producto: YB-3120B4 Pn YG-PM
- Forma: LED redondo tipo DIP de 5 mm
- Color: rosa amarillo verde (alta luminosidad) Tipo de lente: niebla blanca
- Voltaje directo estándar: 3.0-4.5V

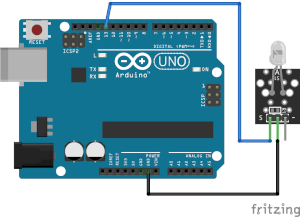

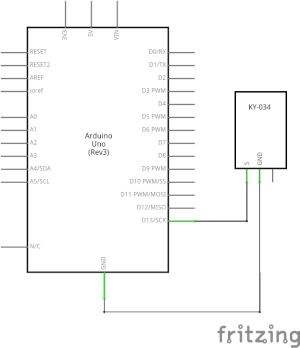

Conexiones
Programación
Código: ARD027
/*
* Proyecto nº: ARD027
* Fecha: 20/01/2022
* Descripción: Uso del LED flash de 7 colores
* Nota: Enciende el LED y va repitiendo la secuencia
*/
void setup()
{
pinMode(13, OUTPUT);
}
void loop()
{
digitalWrite(13, HIGH);
}
