32 - Módulo de relé
Descripción general
En este experimento, aprenderemos a usar el módulo de relé.
Un relé es un dispositivo electromagnético, que permite modificar el estado de un interruptor eléctrico gracias a la electricidad. A grandes rasgos, es un interruptor eléctrico que es accionado por un electroimán que abre o cierra uno o varios contactos. Una característica importante de este componente es que permite controlar circuitos eléctricos de voltaje o intensidad más elevada, con una señal eléctrica de control muy inferior a la que se pretende conmutar.

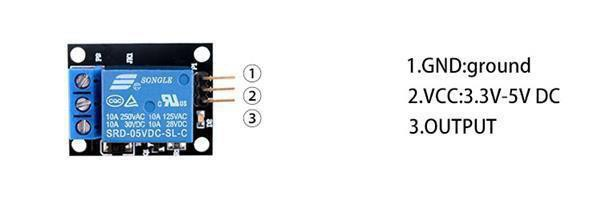

Módulo de relé
Un módulo de relé adecuado para la conexión directa a una placa Arduino. El módulo requiere una fuente de alimentación de 5 V. La señal de control de entrada se identifica con una ‘S’. El relé tiene un contacto inversor. Es capaz de conmutar cargas resistivas de hasta 10 A a 250 VAC y de hasta 10 A a 30 V como máximo.
Introducción a los componentes
Relé
Un relé es un interruptor accionado eléctricamente. Muchos relés usan un electroimán para operar mecánicamente un interruptor, pero también se usan otros principios operativos, como los relés de estado sólido. Los relés se utilizan cuando es necesario controlar un circuito mediante una señal de baja potencia (con aislamiento eléctrico completo entre el control y los circuitos controlados), o cuando varios circuitos han de ser controlados por una sola señal.
Un tipo de relé que puede manejar la alta potencia requerida para controlar directamente un motor eléctrico u otras cargas se llama contactor. Los relés de estado sólido controlan los circuitos de potencia sin partes móviles, sino que utilizan un dispositivo semiconductor para realizar la conmutación.
Los relés con características operativas calibradas y, a veces, múltiples bobinas operativas se utilizan para proteger los circuitos eléctricos de sobrecargas o fallos; en los sistemas de energía eléctrica modernos, estas funciones las realizan instrumentos digitales que aún se denominan “relés de protección”.
Material
| Imagen | Descripción |
|---|---|
 |
Arduino Uno o equivalente. |
 |
Cables de conexión |
 |
Módulo relé KY019 |

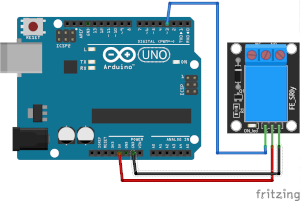

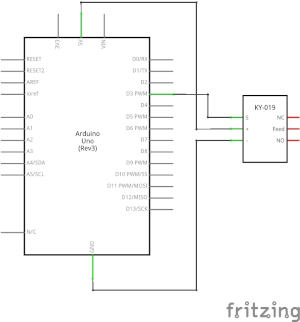

Conexión
Programación
/*
* Proyecto nº: ARD32
* Fecha: 31/01/2022
* Descripción: Prueba del módulo relé
* Nota:
*
*/
int relayPin = 3;
void setup()
{
pinMode(relayPin, OUTPUT);
}
void loop()
{
digitalWrite(relayPin, HIGH);
delay(2000);
digitalWrite(relayPin, LOW);
delay(2000);
}
